今回の修理はMAC BOOK ProA1708のキーボード交換(パームレストごと)となります。キーボードのキーがかなり取れてしまっていますね。なかなか日本語配列のキーボードが無く、かなり探しましたが残念ながらUS配列となります。(お客様了承済み)では早速修理に取り掛かります。

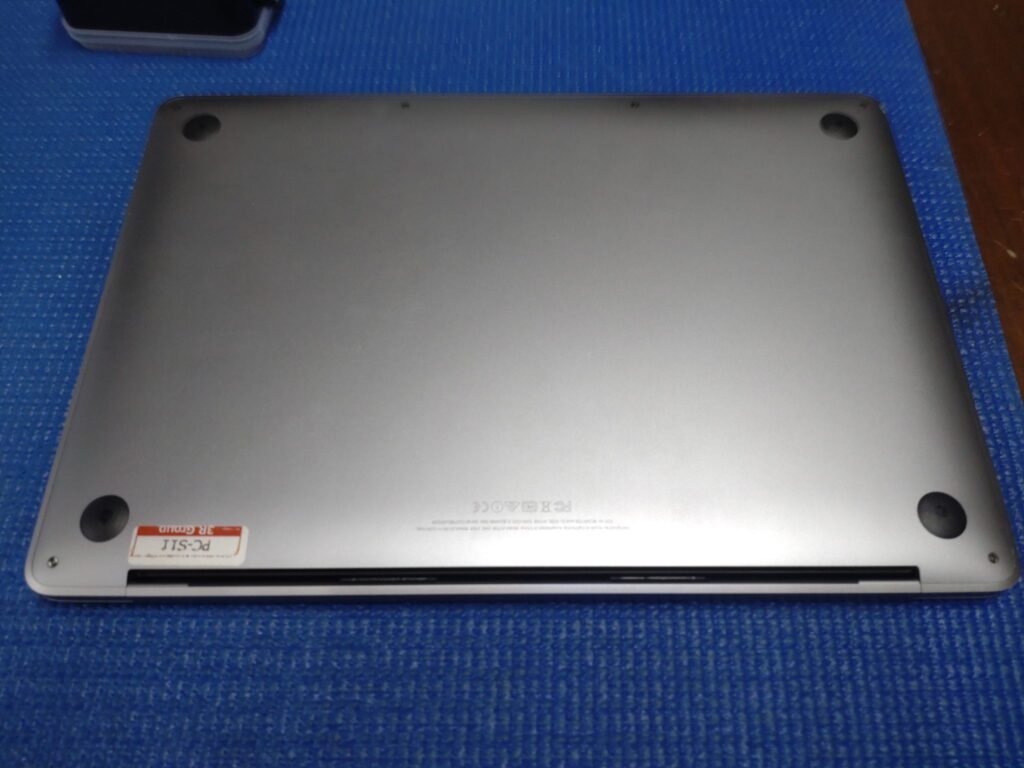

![裏蓋の写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.16.33-1024x768.jpg)
![裏蓋を取り外した写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.21.45-1024x768.jpg)

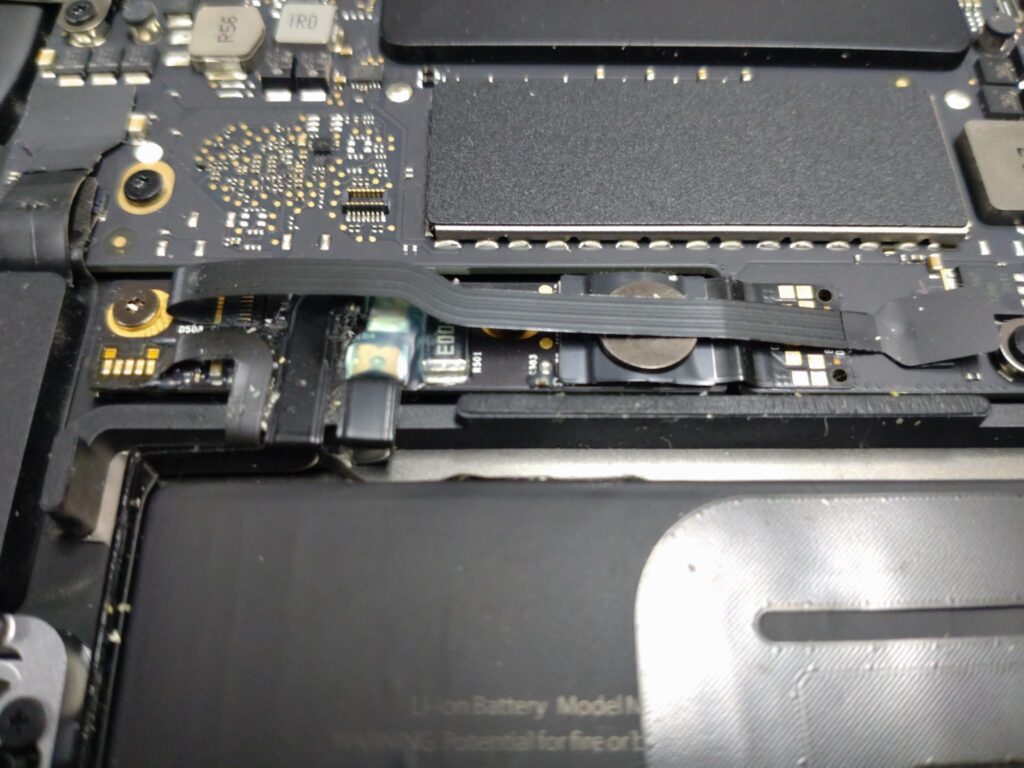

![バッテリーの配線の写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.24.14-1024x768.jpg)

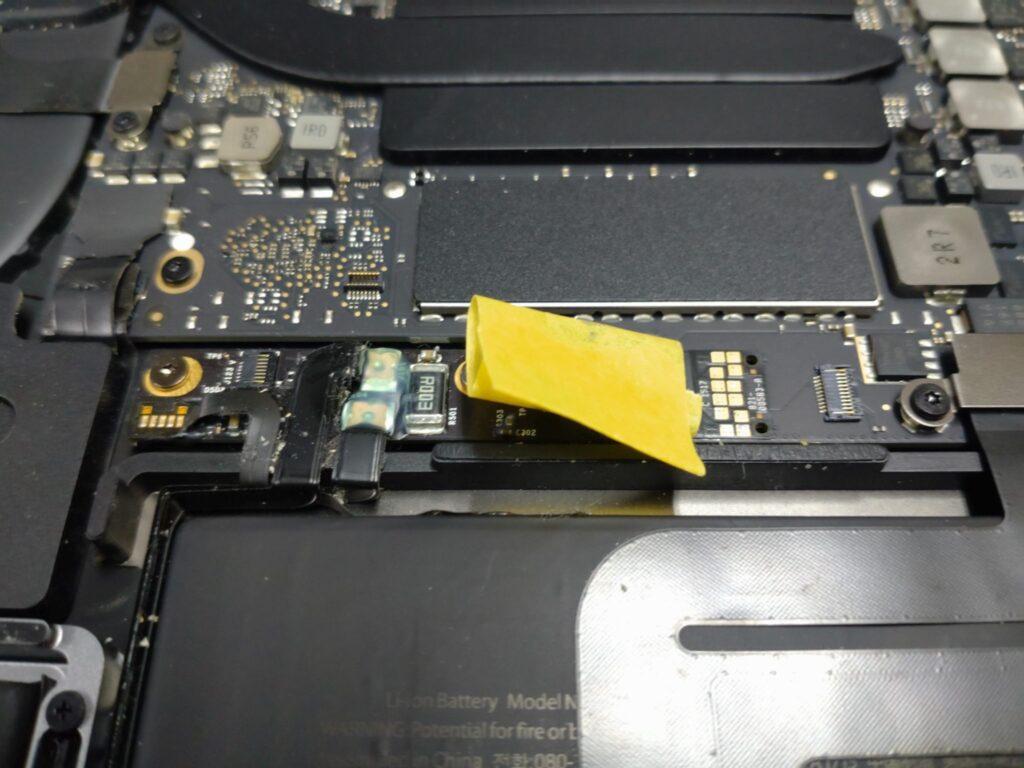

![バッテリーを絶縁した写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.26.39-1024x768.jpg)

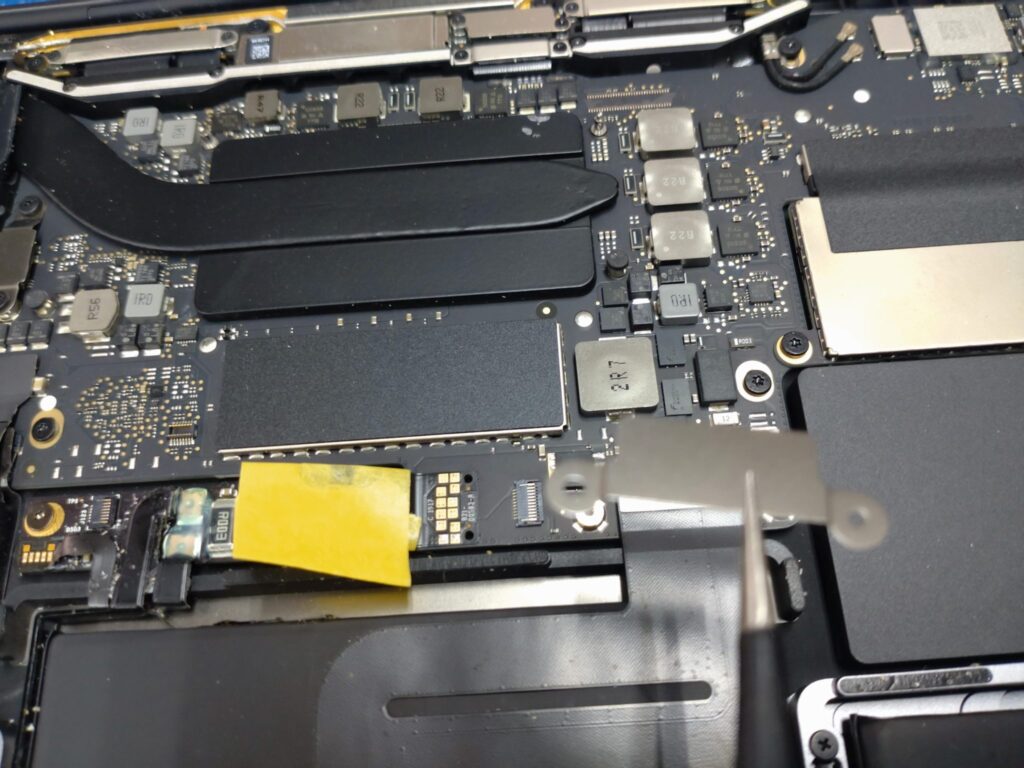

![部品を一部取り外した写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.27.38-1024x768.jpg)
まずは裏返しにして裏蓋のネジを外して、裏蓋を外して行きます。基板やファンやバッテリー等が見えますね。パームレストごとの交換ですので、基板やファン等全て外す必要があります。バッテリーのコネクタには絶縁してちょっと接触しても大丈夫なようにしておきます。色々と部品を外していきましょう。

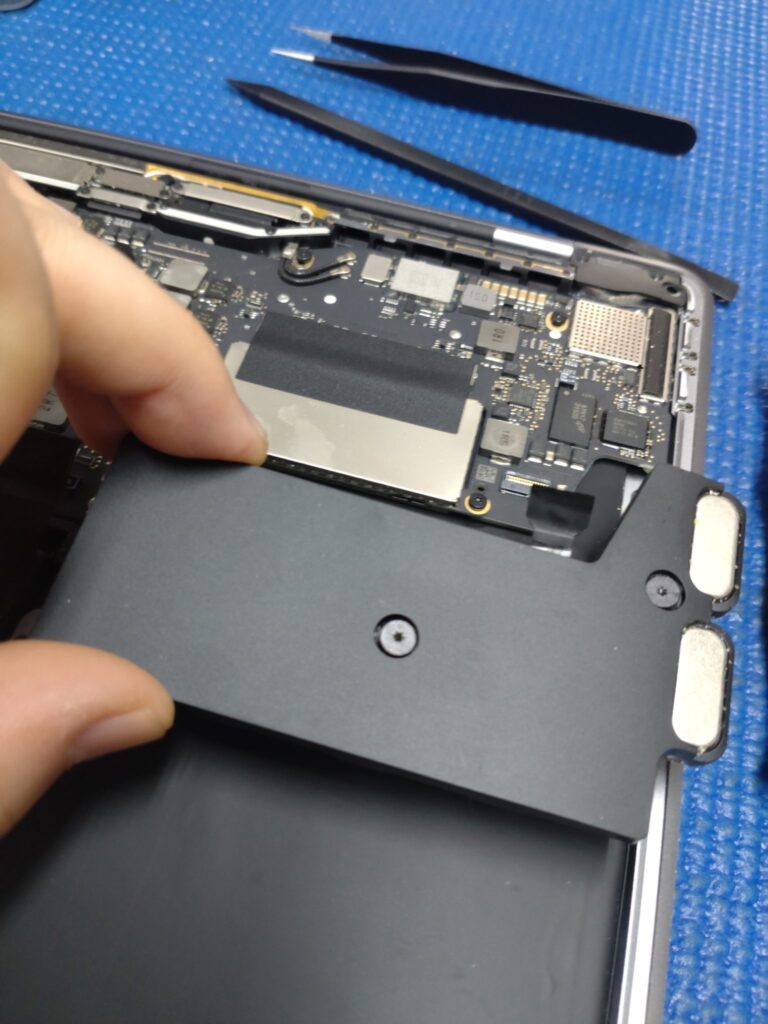

![右側スピーカー写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.31.58-768x1024.jpg)
![左側スピーカー写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-03.35.03-1024x768.jpg)

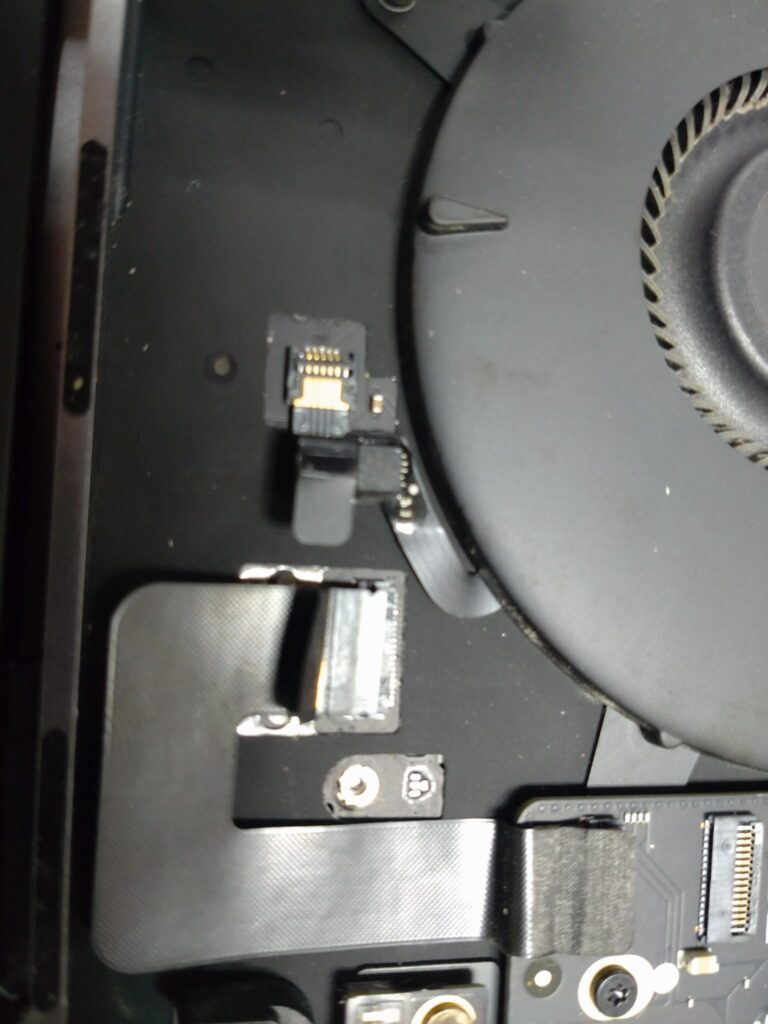

![ファンコネクタ写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-04.16.36-768x1024.jpg)
![コネクタの写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-04.17.46-1024x768.jpg)
![ディスプレイコネクタ等の写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-04.18.54-768x1024.jpg)

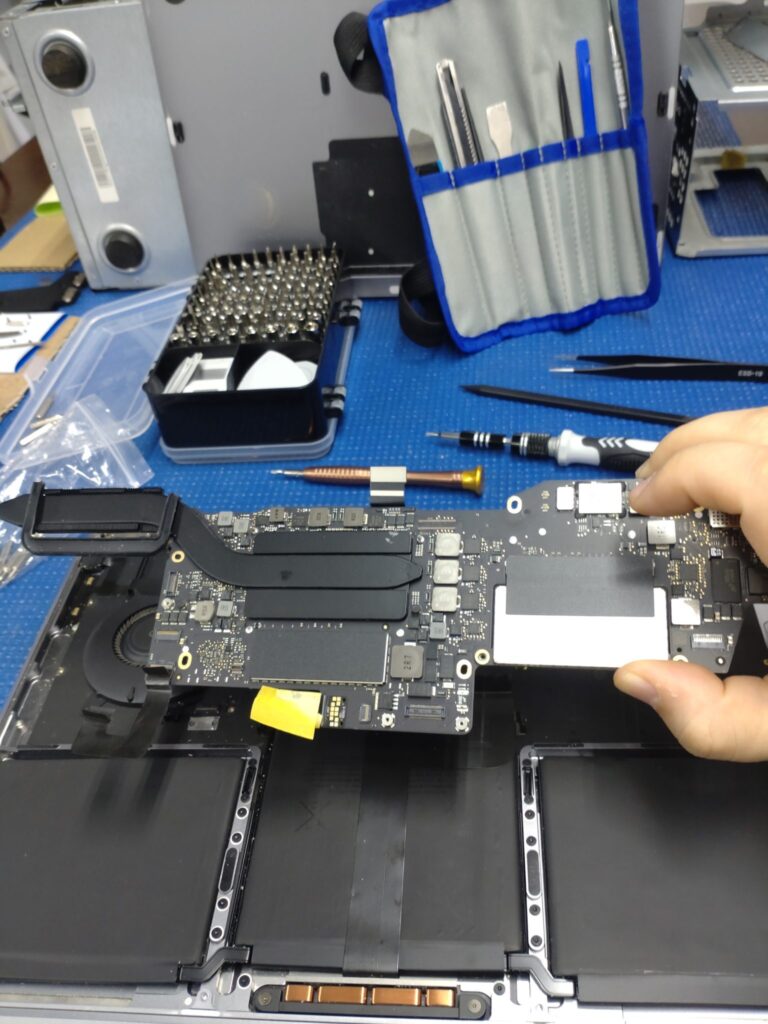

![基板を外したところの写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-04.44.07-768x1024.jpg)
![基板を取り外した写真。バッテリーのみ。](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-02-04.48.42-1024x768.jpg)

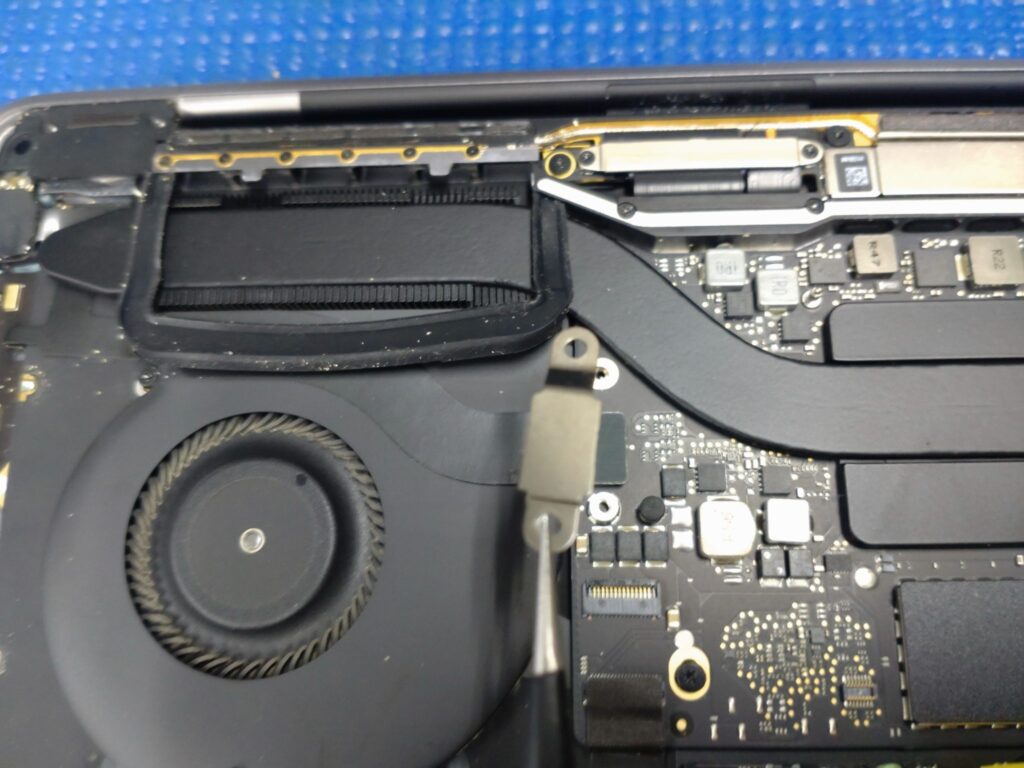

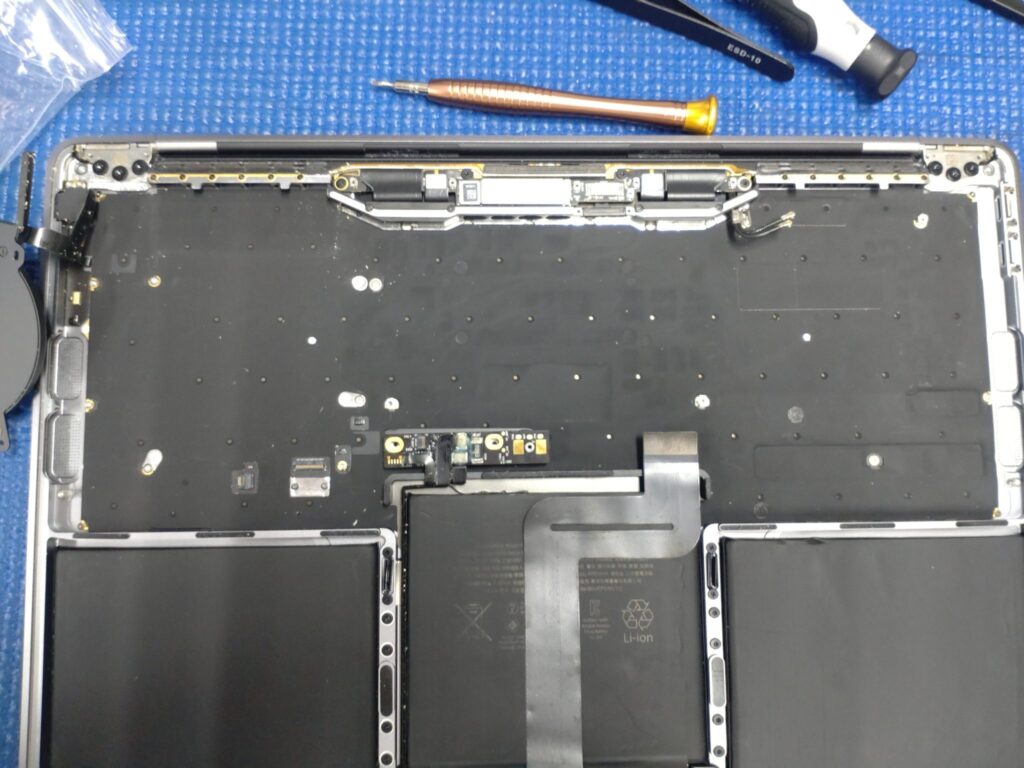

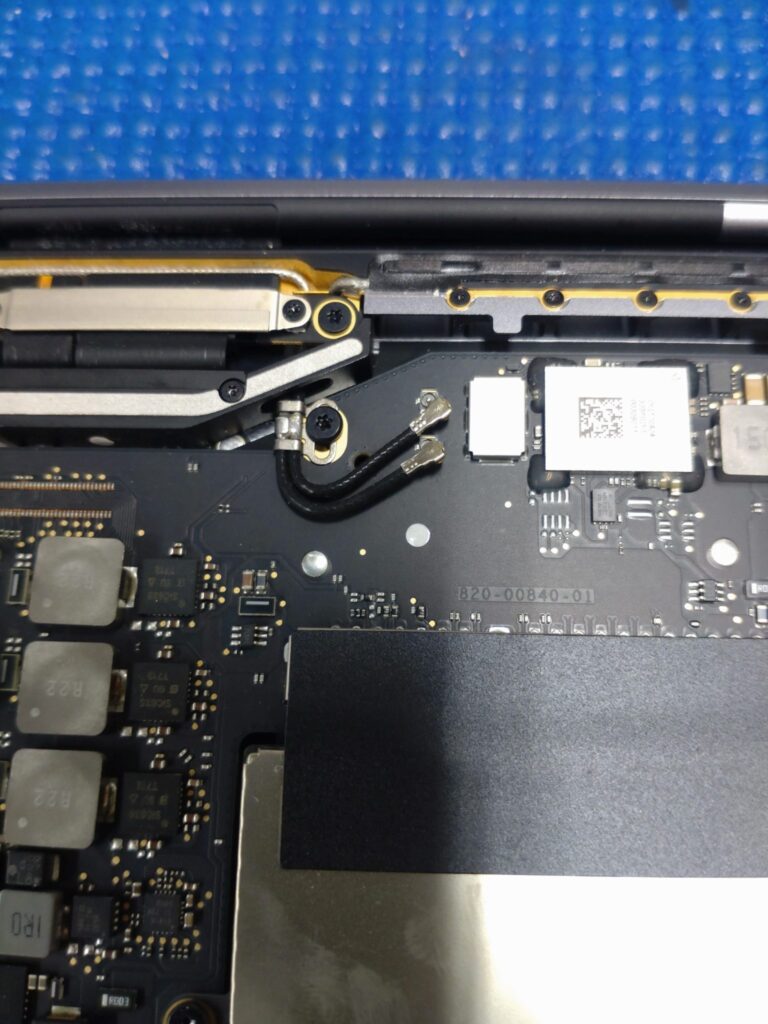

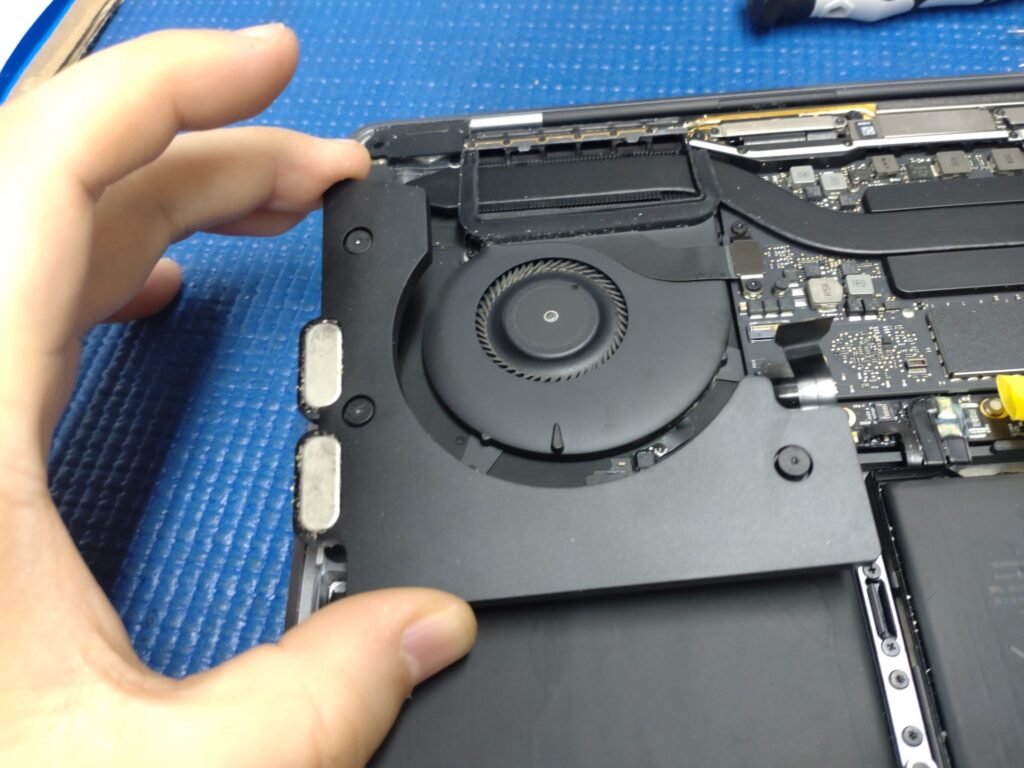

左右のスピーカー・CPUファン・WiFiのコネクタ等、様々な部品を外していきます。メインの基板も外し終えて後はバッテリーのみとなります。バッテリーは強力な両面テープで付いていますので、外すのは結構大変な作業となります。

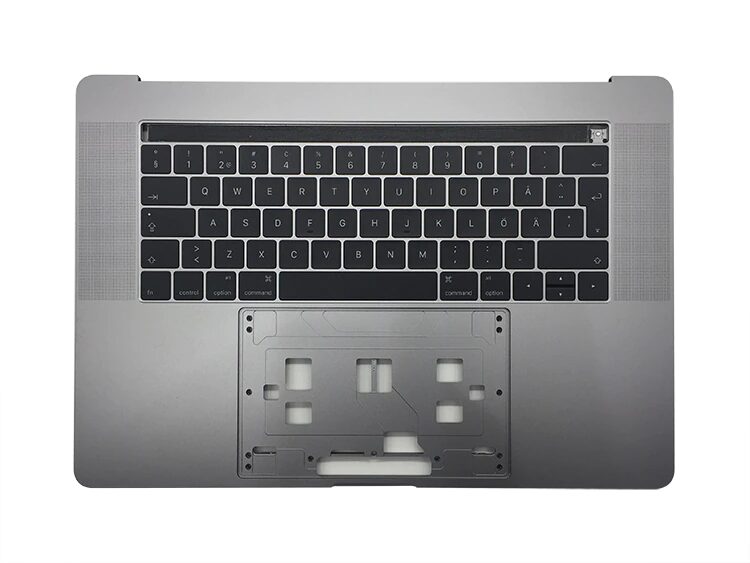

![新品のパームレストの写真](https://pcfukuoka.com/wp-content/uploads/2022/11/44146d0d6e5968ba0b08806c707b4fae-1.webp)
![作業完了写真](https://pcfukuoka.com/wp-content/uploads/2022/11/2022-08-26-07.24.14-768x1024.jpg)

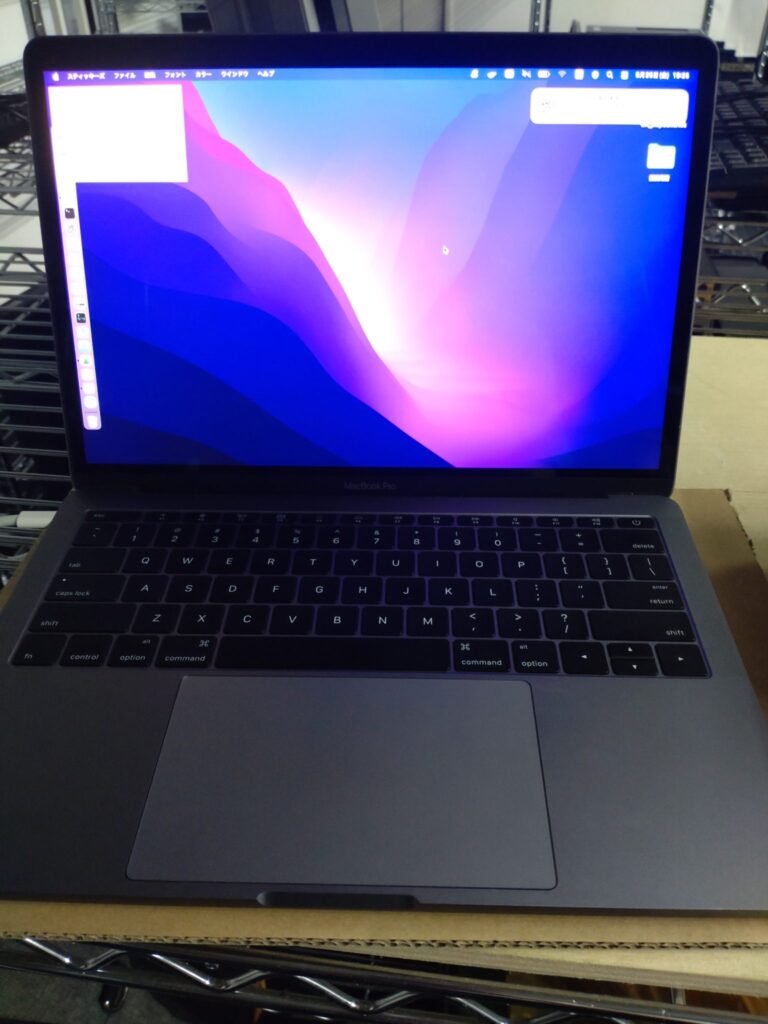

バッテリーも外し終えて液晶やトラックパッド等も全て外して新しいキーボード(パームレスト)の交換を行い、再度バッテリーや基板等を元通りに戻して行きます。全ての部品を組み終えてキーボードのチェックを行います。(全てのキーボードが動くか)キーボードのチェックをしましたが、問題無く全てのキーボードが機能していることが確認できましたので作業完了となります。MACだけでは無く、WINDOWSのキーボード交換も対応は可能です。キーボードの事でお悩みの方はぜひ当社へご相談ください!
